一、介紹方案

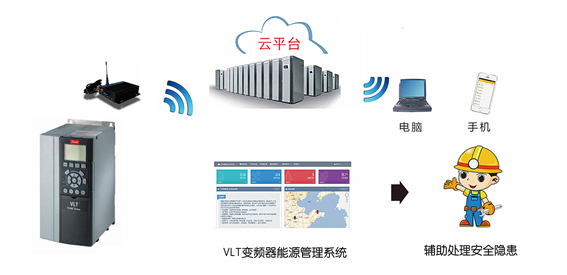

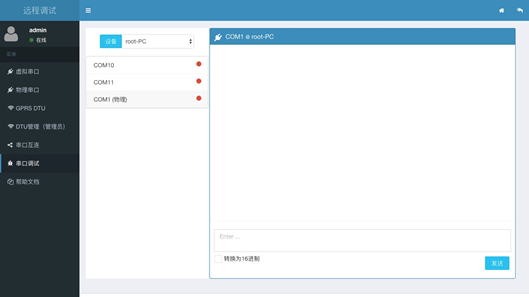

創恒工業云平臺是創恒科技自主研發的工業設備及數據綜合性管理平臺解決方案，主要包含創恒SICS 100智慧工業云控制器、VCOM虛擬串口軟件、VPN虛擬網軟件及平臺、WEB云組態、數據云平臺等部分，適用于工業自動化設備遠程調試、遠程維護與數據分析，極大地提高了工作效率，解決了設備遠程連接、實時數據存儲、數據不能實施展現等問題。
本平臺實現多點設備和系統程序的無縫對接，支持OPC、ModbusRTU、ModbusTCP協議以實現設備接入。采用傳統的開發生命周期的方法，采用自頂向下，逐步求精的結構化的設計方法。平臺系統可針對工業設備數據進行集中管理，主要體現在以下方面的功能：
（1）實時對設備數據進行采集
（2）對采集到數據進行分析
（3）查看歷史及實時數據
（4）平臺組態功能
（5）通過報警及時發現故障，并采取相應措施
創恒工業云平臺按功能分為用戶模塊、設備管理模塊、報警信息管理、WEB組態模塊。
二、用戶管理
本系統所有用戶必須在系統登錄界面輸入正確的用戶名和密碼登錄系統后才能進行操作使用。未注冊或者驗證不通過的用戶無法登錄使用。
用戶管理功能可以為不同公司分配不同權限，不同的人分配不同的權限，不能越權操作和使用。權限不同，訪問的網址不同，操作界面不同。不同用戶名可以分配相同的權限。
用戶管理功能可以使用超級管理員用戶查看平臺的所有用戶信息，包括修改用戶的個人郵箱地址、重置密碼、用戶登錄時間、權限分配、對于不再使用的帳號進行刪除等。
三、設備管理
設備管理功能的目的為管理連接到平臺的OPC客戶端，通過客戶端的SN序列號和IMEI號作為唯一識別碼，新建時需通入匹配的SN和IMEI才能創建成功，客戶端連接平臺時也必須發送對應的SN和IMEI，只有符合條件的客戶端才允許連接和數據上傳，否則連接斷開。
設備管理包含以下基本功能：設備列表獲取，設備初始化創建（錄入SN和IMEI），設備屬性修改（使用或禁用、公開或私有、設備描述信息、設備OPC標簽名、OPC標簽單位等），設備刪除。
四、通訊連接

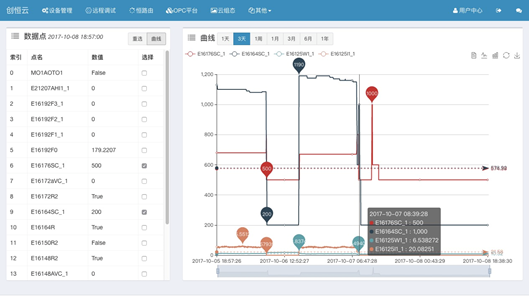

數據管理功能為方便用戶查看當前與平臺連接的客戶端情況，可以顯示當前的連接設備數量，設備序列號，選擇相應的設備可以查看設備的通道數據，包括通道名稱、通道數值、數據更新時間等。
目前平臺支持以下常用工業通訊協議：
1、 OPC協議（OLE for Process Control，需在工控機上安裝OPC Client）
2、 ModbusRTU/ModbusTCP協議
另外可以查看設備的連接記錄，為通訊診斷提供數據支撐，設備連接記錄包括TCP連接、TCP斷開、設備登錄、數據更新等事件，連接記錄中默認按照時間進行排序，方便查看，用戶還可以根據協議進行分類查看。
通訊連接更新按鈕可以立即更新數據，默認是5秒鐘自動更新一次。用戶點擊下拉列表可以選擇在線的設備。事件內容包括：事件時間、設備號、設備IP地址、事件名、以及數據長度。
五、報警功能
平臺提供郵件、短信、微信報警功能，當設備數據點出現異常情況時，觸發發送報警，具體異常由用戶自行設置，可選條件包括大于、小于、等于、大于等于、小于等于、不等于。
短信通知功能需用戶自行申請或購買第三方短信平臺，同時在設備錄入成功，數據連接報表等信息?？梢燥@示已發送短信列表，包括發送時間，發送用戶，手機號、短信內容、發送的返回碼和返回結果。對于新建短信輸入手機號和內容后可以發送，發送成功會有相應的提示。對于不重要的或多余的短信，也可以刪除。
郵件通知功能與短信通知功能類似，為方便管理員給用戶手動發送平臺更新郵件，設備錄入成功，數據連接報表等郵件?？梢燥@示已發送郵件列表，包括發送時間，收件人郵件，郵件標題、郵件內容以及發送結果。
六、WEB組態功能
組態功能是在物聯網數據平臺基礎上增加的增值服務功能，用戶通過類似“搭積木”的簡單方式來開發自己所需要的組態界面，通過云端實現對自動化過程和裝備的直觀監視和控制。
WEB組態在兼容傳統組態軟件的基礎上，額外提供了云服務。云服務不但保證了系統的穩定運行，數據備份，而且能夠實現隨時隨地辦公，查看數據，編輯數據，數據異常報警，并且提供數據統計分析。
優勢：
可以跨平臺顯示，Windows、Linux、Macos、ChromeOS、IOS、安卓等操作系統均能夠顯示，并且響應式設計對移動設備進行優化顯示。
部署簡單，部署云組態不會對現有已安裝硬件、軟件造成影響，也不會造成現有監控系統的中斷。
在線即編即用，由于是基于純Web的解決方案， 任何組態修改保存后， 客戶端只需要刷新頁面，即可使用最新的軟件功能。特別適合部 署云的監控開發平臺。
智能數據綁定，用戶無需編寫程序，通過定義圖形屬性和數據的綁定關系， 即可開發出各種畫面， 實時儀表板等界面， 輕松實現模擬 和監視復雜的動態效果。
大的配置能力，提供強大的控件庫和圖形編輯器，不寫任何代碼，即可開發交互人機界面。圖形操作支持客戶化的對象中心點、傾斜、 旋轉、對齊、 翻轉、鏡像、層次處理、正交選項、屬性提取等等功能。
七、 創恒工業云平臺SDK開發包API接口

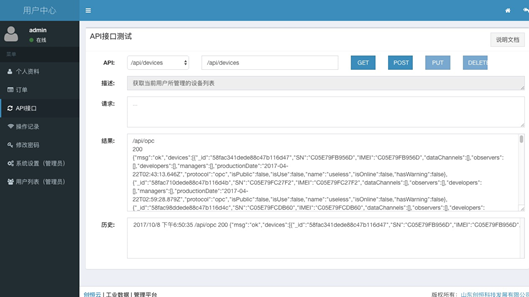

該功能為方便客戶自行開發用戶界面，調試接口使用，用戶可以通過平臺提供的接口調試界面進行功能驗證。提供API接口URL選項、API操作方法（GET、POST、PUT、DELETE）按鈕，編輯JSON格式的請求內容，顯示API返回結果，記錄測試記錄的功能。
SDK開發包提供HTTPS API接口供客戶二次開發界面，以及與其他企業內部ERP、MES系統軟件對接。平臺提供接口調試界面，方便二次開發調試。
HTTPS接口列表（部分接口）：
/api/login 登錄接口，POST提交用戶名和密碼
/api/users 平臺用戶接口，新建用戶，更新用戶信息，刪除用戶等
/api/devices 設備接口，新建設備，更新設備點表信息，刪除設備
/api/datas 數據接口，從平臺提取設備數據
/api/svgfile 設備組態圖接口，新建組態，更新組態圖，刪除組態圖等
/api/settings 平臺設備接口
